Er zijn weer een nieuwe releases beschikbaar
XFrame2D 2027.6 download release notes
XBeam2D 2027.5 download release notes
Dit is belangrijkste uitbreiding:
1. Nieuw Brandwerendheid nu ook in XFrame2D en XBeam2D voorzien
In onze nieuwsbrief van 1 augustus kon je al lezen over de nieuwe mogelijkheid in XFEM4U om de brandwerendheid van staalconstructies te berekenen en te toetsen. Een veelgevraagde uitbreiding, waarmee je snel en transparant inzicht krijgt in de brandwerendheid van je constructie.
We kregen vervolgens al snel de vraag: kan dit ook in XFrame2D en XBeam2D?
Het antwoord is inmiddels: ja!
Ook in XFrame2D en XBeam2D kun je nu de brandwerendheid van staalconstructies berekenen en toetsen. We hebben daarbij dezelfde werkwijze en uitgangspunten gebruikt als in XFEM4U.
De berekening gaat volledig iteratief. Voor iedere staaf wordt onder andere de temperatuurontwikkeling bepaald en wordt rekening gehouden met de veranderende materiaaleigenschappen. Vervolgens wordt automatisch bepaald wanneer de kritische staaltemperatuur wordt bereikt en wat de bijbehorende brandwerendheid in minuten is.

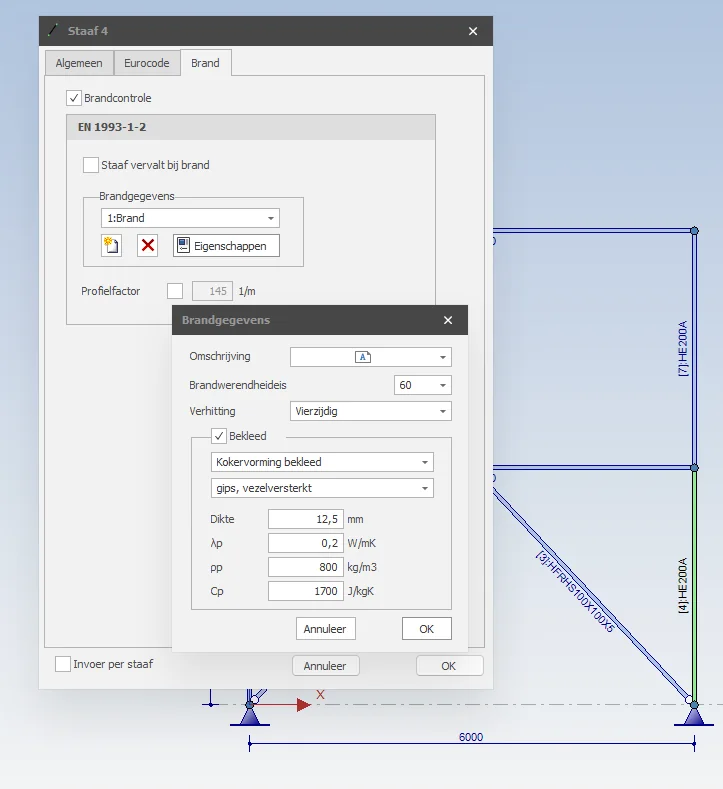

Je kunt zowel onbeklede als brandwerend beklede staalprofielen toetsen. Voor de bekleding kies je eenvoudig uit profielvolgende of kokervormige systemen. Daarnaast is een uitgebreide bibliotheek opgenomen met de meest toegepaste brandwerende materialen en verschillende laagdikten.
Meer dan alleen een temperatuur
Tijdens een brand warmt een staalprofiel steeds verder op. Naarmate de temperatuur stijgt, nemen zowel de vloeigrens als de elasticiteitsmodulus af. Daardoor verandert het draagvermogen voortdurend.
XFrame2D resp. XBeam2D berekent dit proces volledig iteratief. Voor iedere staaf wordt de temperatuurontwikkeling in de tijd bepaald, waarna automatisch wordt vastgesteld wanneer het profiel zijn draagvermogen verliest. Dit tijdstip – uitgedrukt in minuten vanaf het moment van ontstaan van de brand – is de brandwerendheid van de staaf.
Deze complete berekening wordt razendsnel uitgevoerd, ook voor grote constructies.
Maximale flexibiliteit
Niet iedere staaf hoeft in een brandsituatie behouden te blijven. Daarom kun je eenvoudig aangeven welke staven bij brand mogen bezwijken. Zo kun je realistische brandscenario's doorrekenen en de robuustheid van de constructie beoordelen.
Geen blackbox, maar volledige transparantie
Zoals je van ons gewend bent, laten we niet alleen het eindresultaat zien.
De volledige berekening is inzichtelijk. Je kunt stap voor stap volgen:
- hoe de temperatuur van iedere staaf zich ontwikkelt;
- hoe de materiaaleigenschappen veranderen;
- hoe de kritische staaltemperatuur wordt bepaald;
- en hoe uiteindelijk de brandwerendheid wordt berekend.
Daardoor kun je de resultaten niet alleen gebruiken, maar ook controleren en verantwoorden. Transparantie staat bij Struct4U centraal – ook bij deze nieuwe functionaliteit.
Weer een krachtige uitbreiding van XFrame2D en XBeam2D
Met slechts enkele muisklikken toets je nu ook de brandwerendheid van jouw staalconstructie of stalen ligger. Snel, betrouwbaar, volledig transparant en geïntegreerd in de vertrouwde omgeving.
Wil je zien hoe de nieuwe brandwerendheidstoetsing in XFrame2D en XBeam2D werkt? Klik hier voor een demo.
