Profielenfunctie Struct4U Engineering Tools

In alle programma’s van de Struct4U Engineering Tools maken we gebruik van de profielenfunctie: in XFEM4U, XFrame2D, XBeam2D en XConstruct. Je kunt hier beton, hout, staal en overige profielen definiëren.

Gepubliceerd
Door
Struct4U
Leestijd
1 min lezen

Zoals elke techneut weet, zit het venijn in de details. Maar het gemak zit ook in de details:

  • Maak eenvoudig sparingen in standaardprofielen.
  • Vind je profiel zeer snel door de profielnaam in te typen, met verschillende syntaxmogelijkheden.
  • Verplaats de verschillende profielen van een samengesteld profiel grafisch, inclusief snapfuncties.
  • Een grote profielendatabase met duizenden profielen, inclusief oude staalprofielen zoals DIR-, DIE- en DIL-profielen.
  • Alle profielen zijn parametrisch, waardoor je met enkele muisklikken een nieuwe versie van een bestaand profiel met een andere afmeting maakt.

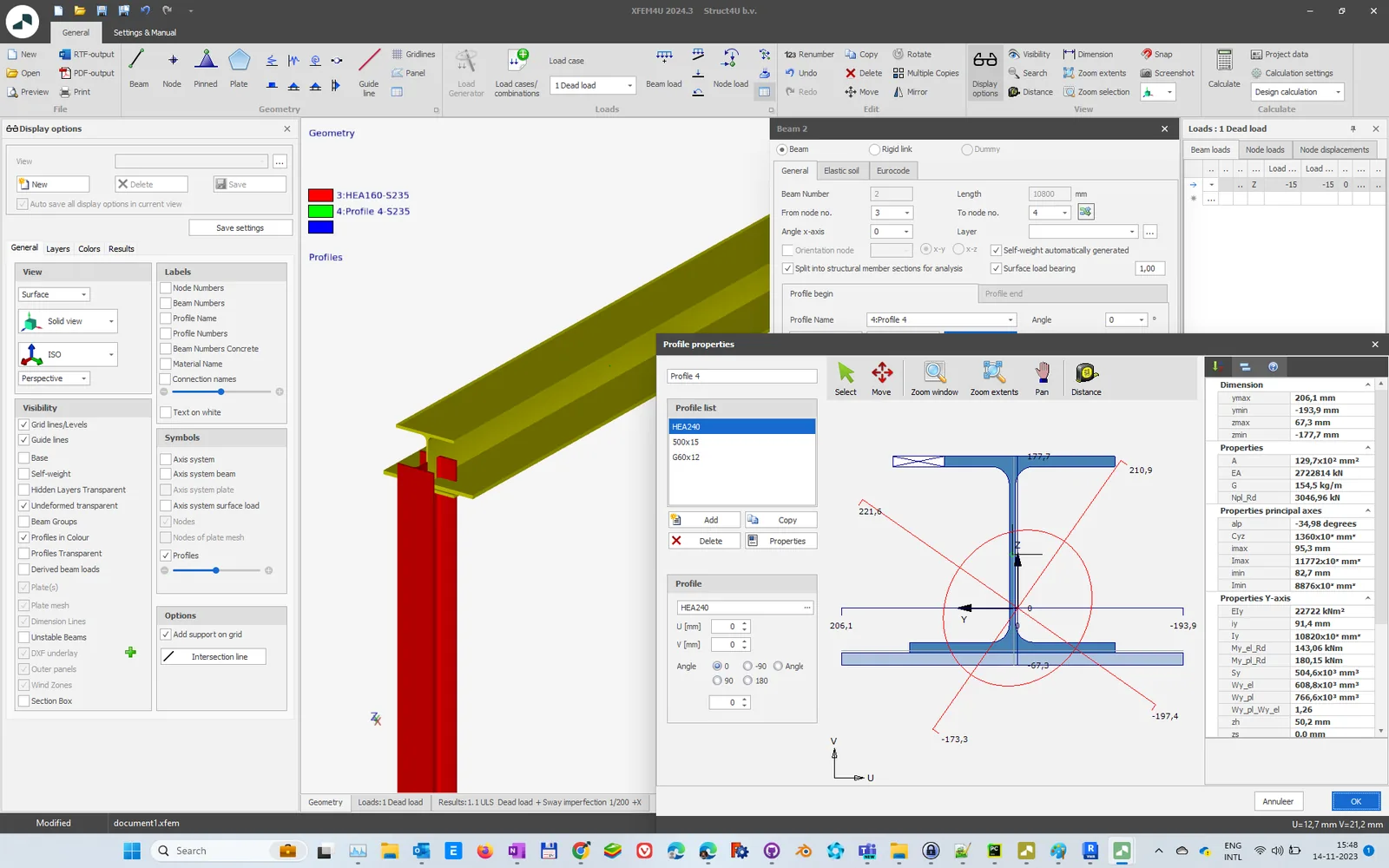

XFEM4U: een staaf met een samengesteld profiel, en het venster met profieleigenschappen met een HEA 240 en twee platen, de doorsnede en de doorsnedegrootheden
FIG. 1Een samengesteld profiel in XFEM4U: een HEA 240 met twee platen, met rechts de doorsnedegrootheden.

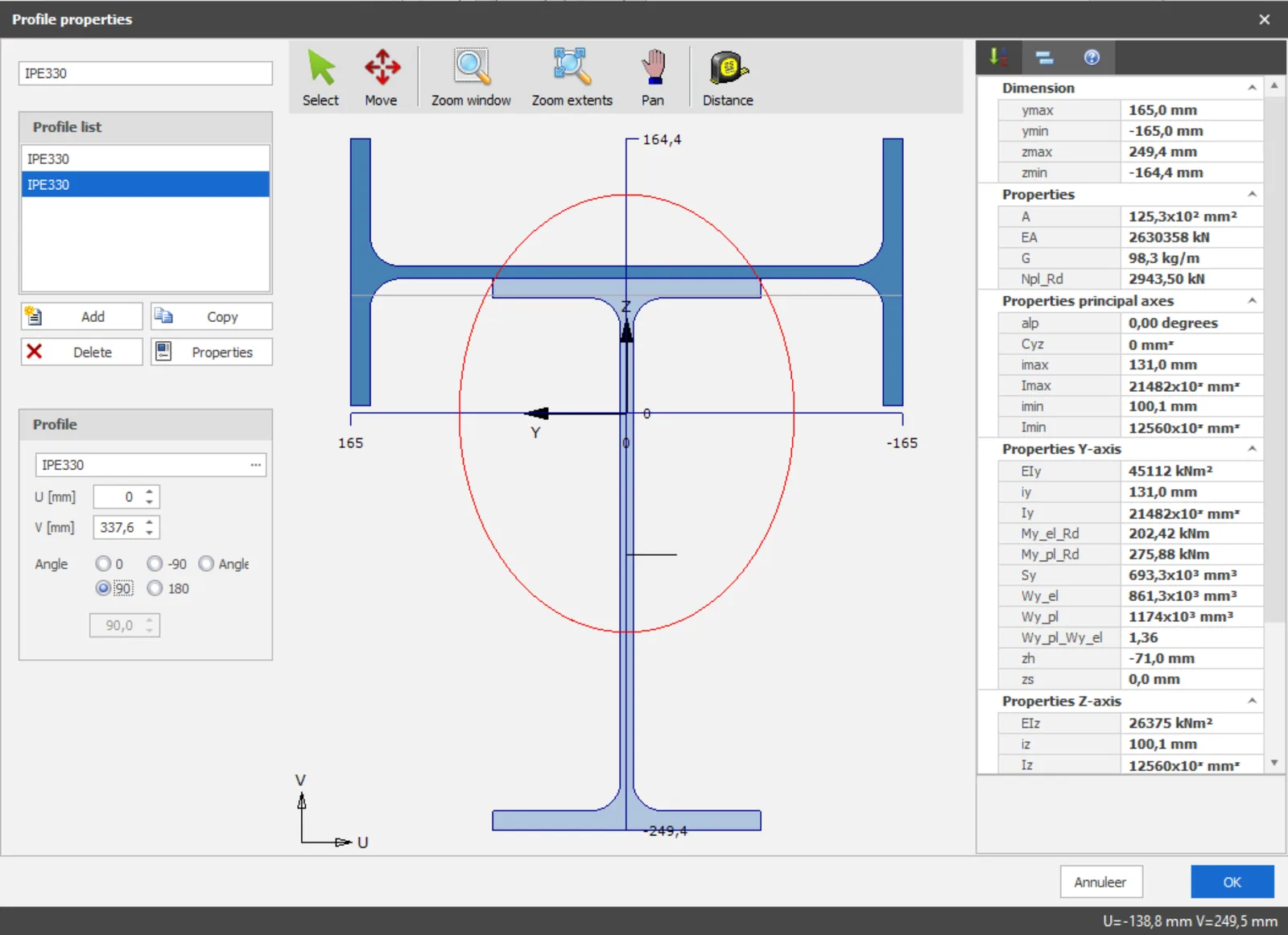

Het venster met profieleigenschappen met twee IPE 330-profielen die samen één doorsnede vormen, het tweede 90 graden gedraaid, en rechts de doorsnedegrootheden
FIG. 2Twee IPE 330-profielen samengesteld tot één profiel: het tweede is 90° gedraaid en grafisch op zijn plaats gezet.

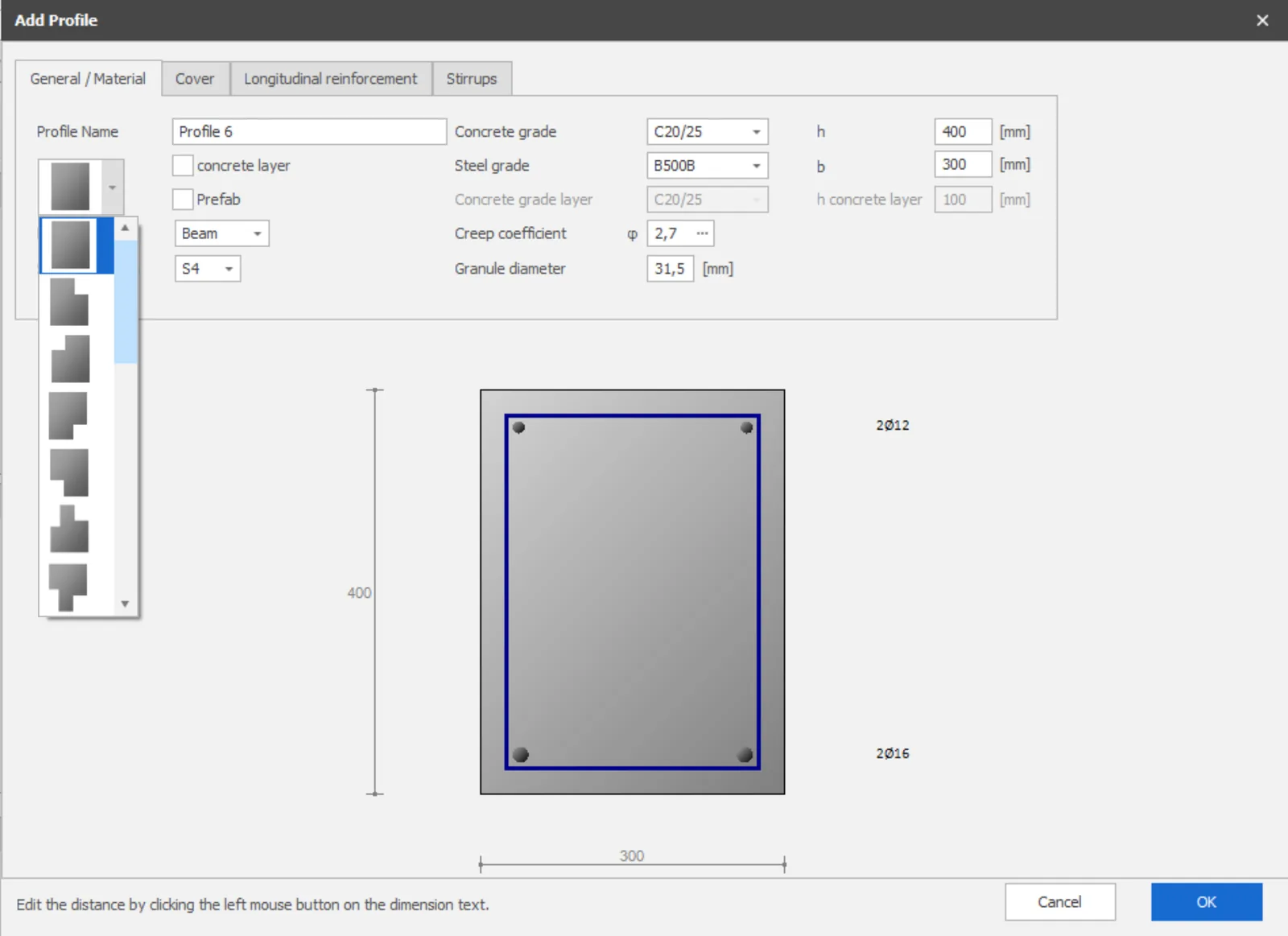

Het venster profiel toevoegen voor een betonbalk van 300 bij 400 mm in C20/25 en B500B, met twee staven van 12 mm boven en twee van 16 mm onder, en de lijst met basisvormen

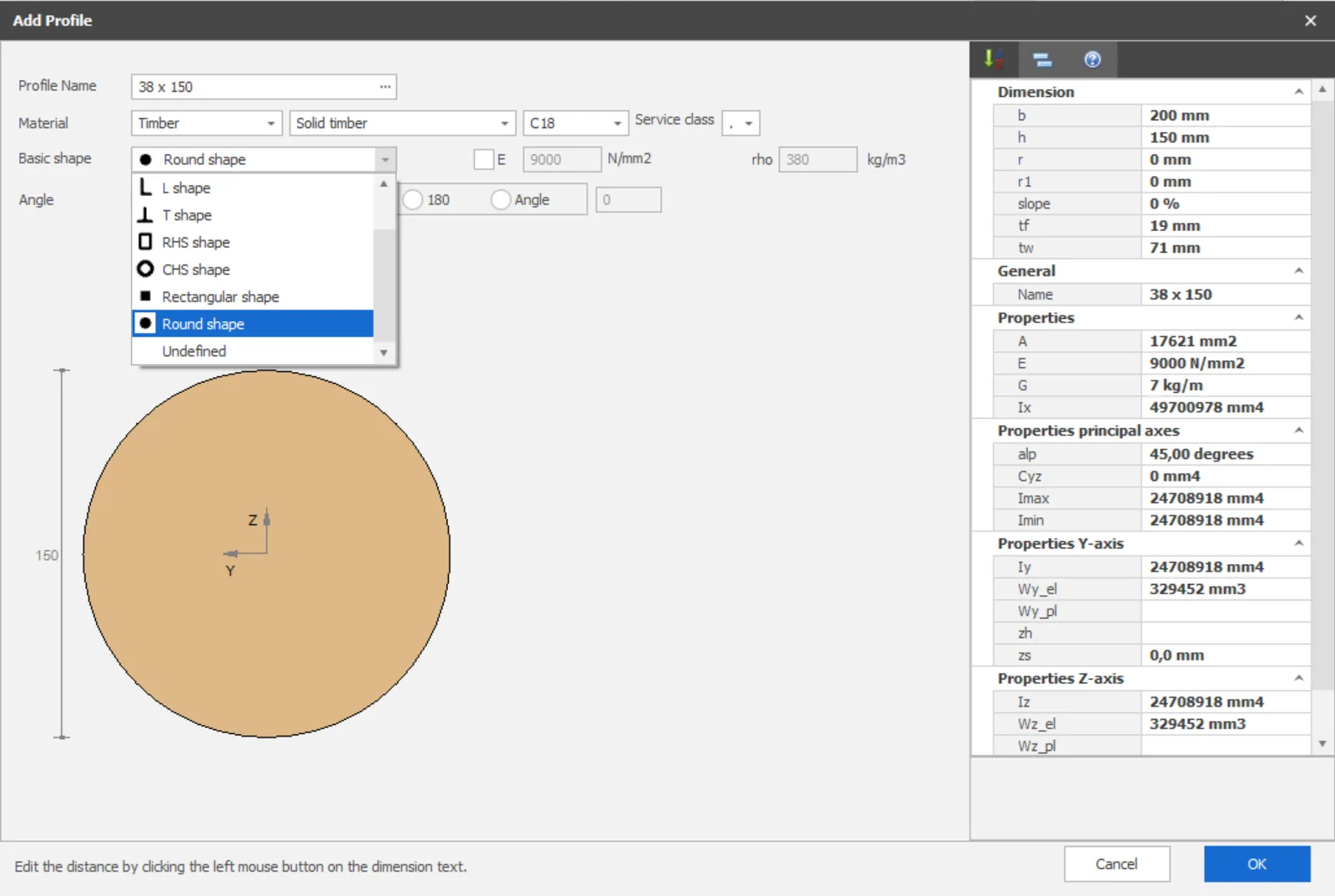

Het venster profiel toevoegen voor een houten profiel in C18, met de lijst met basisvormen open en een ronde vorm gekozen
FIG. 3Links een betonprofiel van 300 × 400 mm in C20/25 met 2Ø12 boven en 2Ø16 onder; de vorm kies je uit de lijst. Rechts een houten profiel, hier met een ronde basisvorm.
