Er zijn weer een nieuwe releases beschikbaar
- XFrame2D 2025.4 download release notes
- XBeam2D 2025.3 download release notes
Dit zijn de belangrijkste uitbreidingen en verbeteringen:
1. Verder verfijnd: Kniklengte om y-as
Zoals jij weet worden in XFrame2D en XFEM4U de staal-, hout en betontoetsingen gebaseerd op een geometrisch niet-lineaire (GNL) krachtsverdeling (2de orde berekening) waarbij ook imperfecties (initiële scheefstanden) automatisch in rekening worden gebracht. Dit is een nauwkeurige rekenwijze en is toepasbaar voor elke (portaal) constructie. Ongesteunde en gesteunde raamwerken.
En dat heeft heel veel voordelen.
- De krachtsverdeling is nauwkeuriger. Over het algemeen leidt het ook tot een meer economisch ontwerp.
- Eulerse knik is verdisconteerd in de krachtsverdeling zelf. Knikt de constructie mechanica technisch dan vind je geen oplossing.
- Je bent verlost van (soms zeer dubieuze) kniklengte berekeningen. Kniklengten worden niet in alle gevallen goed berekend en zijn zeker niet belastingonafhankelijk.
- Je hoeft niet meer te kiezen voor het type raamwerk, geschoord of ongeschoord. Ook dit is vaak dubieus. Reken je met GNL dan volgt uit de krachtsverdeling zelf of de constructie 2de orde gevoelig is of niet.
- Aanpendelende belasting kan makkelijk in rekening worden gebracht.
- De toetsing volgens de Eurocode is eenvoudiger en beantwoordt goed aan een algoritme (maar hier spreekt de programmeur).
Toch wordt in de Eurocode toetsing knik beoordeeld. Waarom eigenlijk? Hoe zit dat?
Volgens Eurocode EN 1993-1-1 art. 5.2.2 (7) a) hoef je geen individuele stabiliteitstoetsing te doen wanneer je alle tweede-orde-effecten (dus ook kip?) in rekening hebt gebracht en gerekend hebt met relevante staafimperfecties. (Algemene initiële scheefstanden en relatief initiële vooruitbuigingen). In XFrame2D wordt wel rekening gehouden met de algemene initiële scheefstanden volgens art. 5.3.2 (3) a). Er wordt echter geen rekening gehouden met relatief initiële vooruitbuigingen volgens art. 5.3.2 (3) b).
Dat betekent dat de individuele stabiliteit van de elementen moet worden getoetst volgens 6.3 waarbij de kniklengte gelijk mag worden gesteld aan de systeemlengte. E.e.a. volgens art. 5.2.2 (7) b). Door toepassing van een geometrisch niet lineaire krachtsverdeling zijn de eindmomenten en krachten natuurlijk inclusief algemene tweede-orde-effecten.

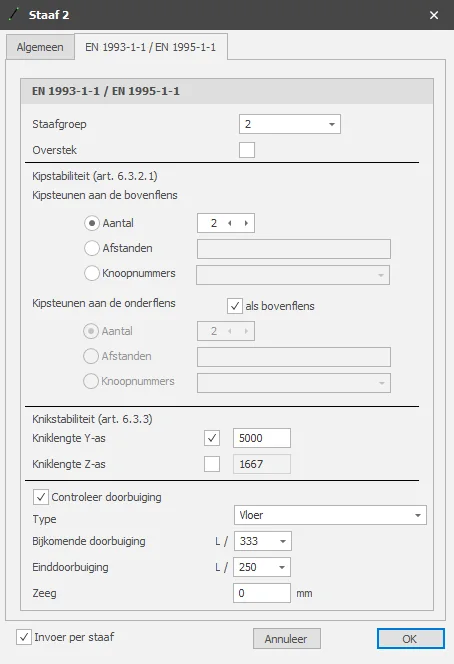

In vrijwel de meeste gevallen (99%) volstaat het om de kniklengte gelijk te stellen aan de staaflengte. Een enkele keer wil je de kniklengte zelfs kleiner maken. En dat kan net als in XFEM4U nu ook in XFrame2D.
2. Nieuw Gronddrukken
Bij staven op een bedding is het nu mogelijk om de gronddruk in kN/m2 grafisch weer te geven. En dat is superhandig. Je kunt namelijk direct zien hoe groot de maatgevende gronddruk is en waar die optreedt. En net als de momentenlijn is het ook hier mogelijk om de omhullende gronddruk te laten zien.
3. Nieuw Flankwapening

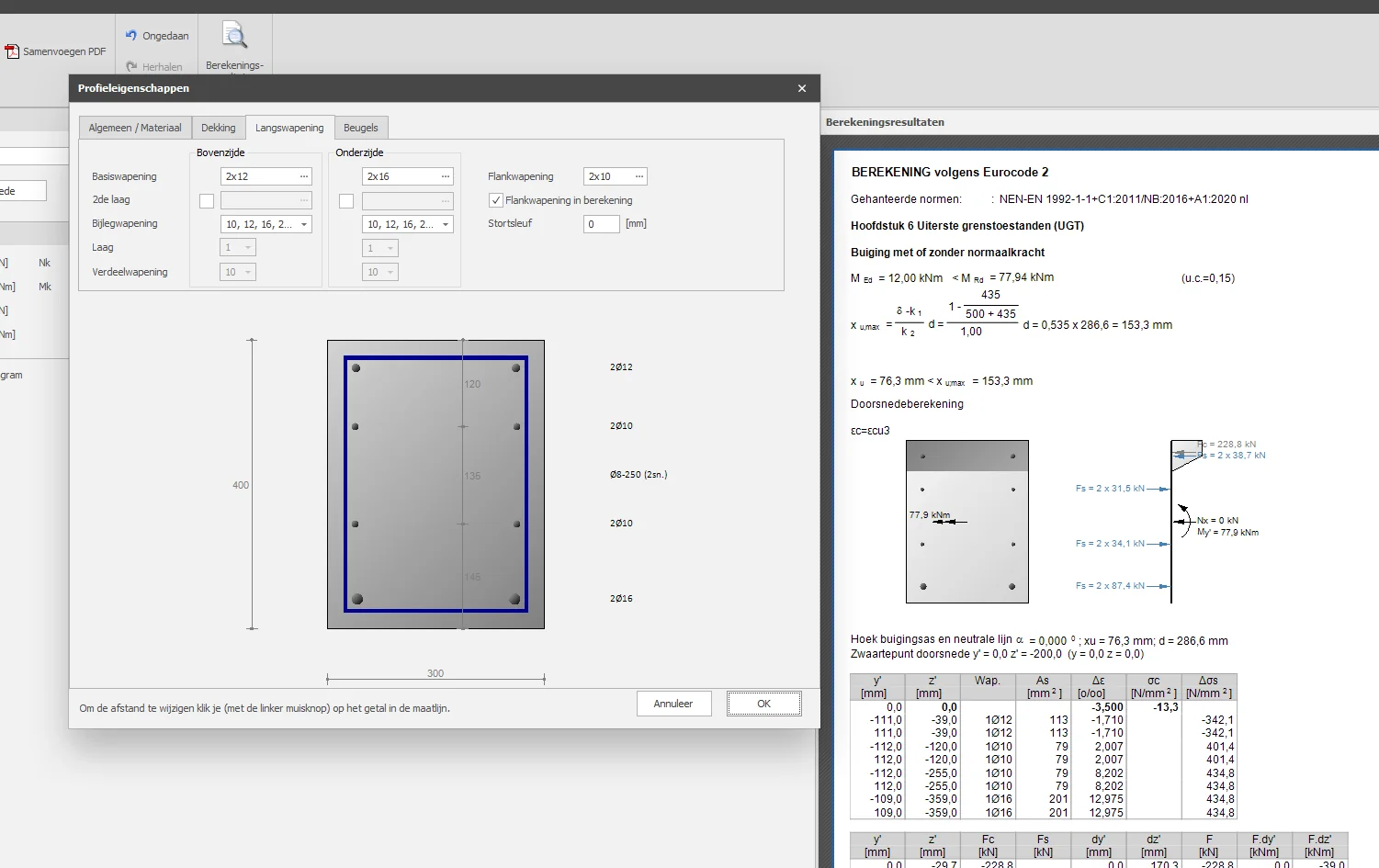

Het is nu in XBeam2D mogelijk om flankwapening in te voeren. De gebruiker kan zelf instellen of die flankwapening moet worden meegenomen in de berekening van het opneembaar moment of niet. Standaard staat dat uit.
De ligging van de flankwapeningstaven kan eenvoudig worden aangepast door op maatlijnen tussen de staven te klikken.
Met deze nieuwe en ook unieke functionaliteit kan de momentcapaciteit aanzienlijk worden verhoogd en is er minder of wellicht geen bijlegwapening nodig. Voorwaarde is natuurlijk wel dat ook die flankstaven goed worden verankerd en dat die wapening niet wordt doorboord. Jij bent de constructeur en jij kan dus instellen of je die flankstaven wel of niet wilt meenemen in de berekening.

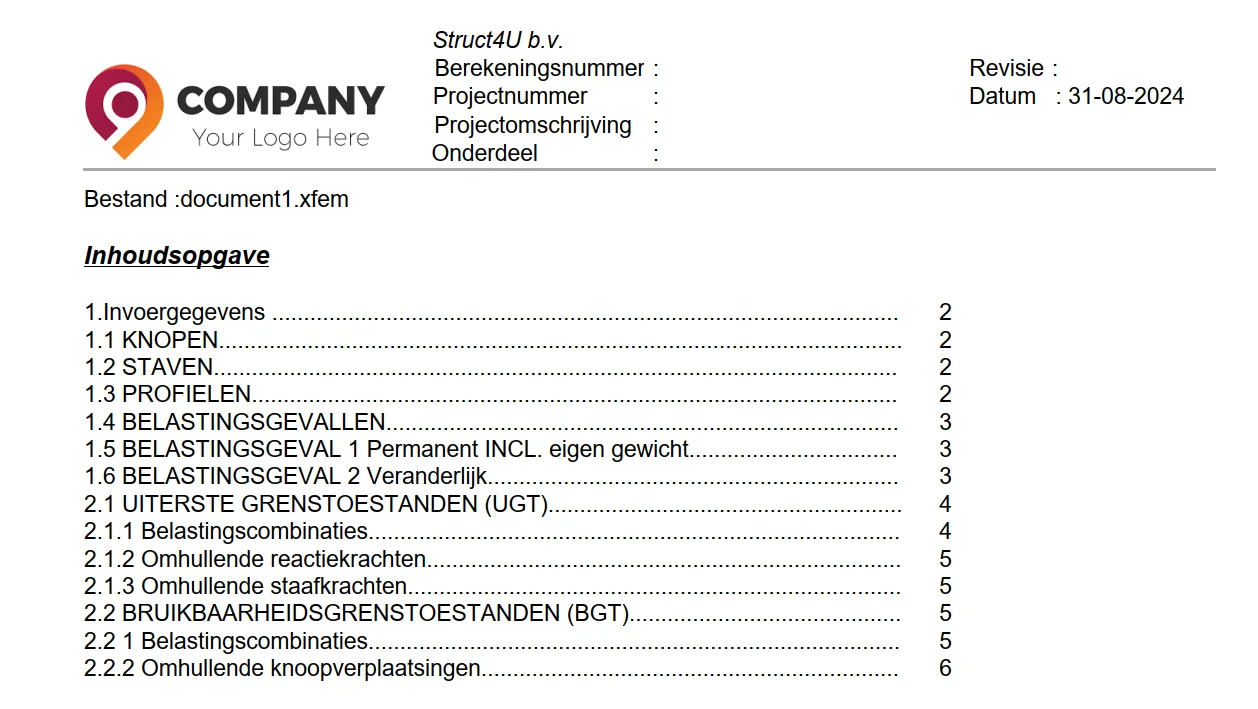

4. Nieuw Jouw bedrijfslogo in rapport
Het is nu mogelijk om jouw bedrijfslogo in koptekst op te nemen. Het opnemen van je bedrijfslogo in rapporten is natuurlijk belangrijk in het bouwen en versterken van je merkidentiteit. Het draagt bij aan een professionele uitstraling, verhoogt merkherkenning, beschermt je bedrijfsidentiteit, en biedt zelfs marketingvoordelen.
Wij houden je vanzelfsprekend op de hoogte maar je kunt ons ook volgen op Linkedin.
