Er is weer een nieuwe release beschikbaar van ons 3d programma XFEM4U 2025.4.
Klik hier om de laatste versie (versie 2025.4.01) direct te installeren.
Op release notes vind je een overzicht van alle wijzigingen.
Dit zijn de belangrijkste uitbreidingen en verbeteringen:
1. Nieuw Export naar AutoCAD
Het is nu mogelijk om de ontworpen bijlegwapening, beugels en paalposities te exporteren naar DXF zodat een tekenaar die snel en met minder kans op fouten kan overnemen in zijn tekening. Deze wens is door gebruikers vaak genoemd en is nu gerealiseerd. (o.a. helpdesk #1400, #1500, #1693 en #2197)
Hoe dat werkt? Ontwerp de paalposities en wapening. Met Import/Export > DXF > DXF-Export maak je heel eenvoudig een DXF file die je in AutoCAD kunt openen.
2. Nieuw Gronddrukken
Bij staven op een bedding is het nu mogelijk om de gronddruk grafisch weer te geven. En dat is superhandig. Je kunt namelijk direct zien hoe groot de maatgevende gronddruk is en waar die optreedt. En net als de momentenlijn is het ook hier mogelijk om de omhullende gronddruk te laten zien. Ook deze wens is door gebruikers vaak genoemd en is nu gerealiseerd. (o.a. helpdesk #1906, #1917, #1965)

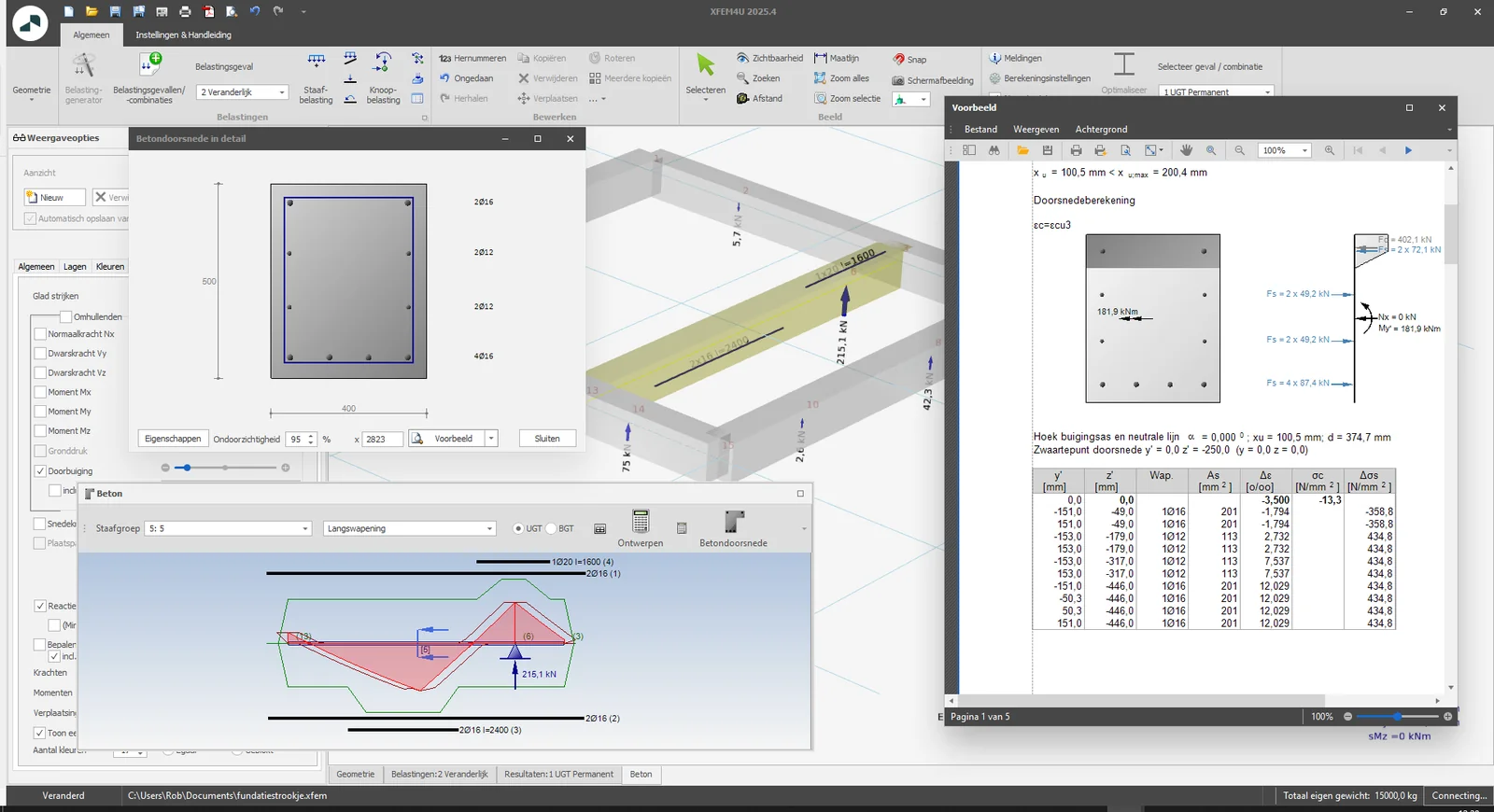

3. Nieuw Flankwapening
Het is nu mogelijk om flankwapening in te voeren. De gebruiker kan zelf instellen of die flankwapening moet worden meegenomen in de berekening van het opneembaar moment of niet. Standaard staat dat uit.
De ligging van de flankwapeningstaven kan eenvoudig worden aangepast door op maatlijnen tussen de staven te klikken.
Met deze nieuwe en ook unieke functionaliteit kan de momentcapaciteit aanzienlijk worden verhoogd en is er minder of wellicht geen bijlegwapening nodig. Voorwaarde is natuurlijk wel dat ook die flankstaven goed worden verankerd en dat die wapening niet wordt doorboord. Jij bent de constructeur en jij kan dus instellen of je die flankstaven wel of niet wilt meenemen in de berekening.
4. Verbeterd Berekening / analyse
De geometrisch niet lineaire (GNL) krachtsverdeling is verder geoptimaliseerd en ook stabieler gemaakt. Met name bij trekstaven kon het voorkomen dat de GNL krachtsverdeling niet kon worden berekend. Dit is opgelost.
5. Nieuw Selecteer per laag
In het ribbon menu is het nieuwe uitklapmenu Selecteer uitgebreid met: “Selecteer per laag” waarmee je dus in één keer alle staven en platen in een laag (of meerdere lagen) kunt selecteren.
Hoe dat werkt? Klik hier voor een demo.
6. Nieuw Laatste commando herhalen
Om het laatste teken commando te herhalen druk je op de Enter-toets of de spatiebalk zoals in AutoCad, of F4-toets zoals MS Word. Dit is superhandig omdat je vaak het tekenen van bijvoorbeeld een nieuwe staaf snel wilt herhalen. Het grote voordeel is dat je niet je muis hoeft te bewegen naar de functie in het menu zodat je nog makkelijker en sneller jouw invoer kunt maken. Probeer het maar eens. Het zal je vast bevallen.
Wij houden je vanzelfsprekend op de hoogte maar je kunt ons ook volgen op Linkedin.
